认 证：工商信息已核实
访问量：306049
无锡泰贤粉体科技有限公司 2020-04-27 点击676次
原料：氧化亚硅D50=12.973um，D90=21.84um。
目标粒度：D50=0.8-1um,D90=7-9um
实验设备：先使用搅拌球磨机SX-8、φ5mm球粗磨，再使用双动力棒销式分散研磨机SML-0.5、φ0.6-0.8mm球细磨。
以下为样品介绍及实验结果。
一. 样品介绍：
硅材料具有与石墨相似的电压特性，同时具有高的储锂比容量。目前硅基材料的主要研究/应用形式包括纯Si、氧化亚硅、硅碳和硅合金。相对而言，氧化亚硅和硅碳更为成熟一些。目前市场上的硅负极材料也大部分都是氧化亚硅材料。常温常压下为黑棕色至黄土色无定形粉末，见图一。主要用来制作锂电池负极材料。

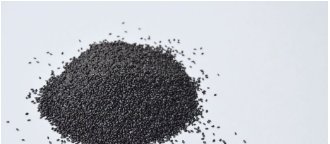

图一
二. 实验记录及结果
粒度分布 | D50(um) | D90(um) | D100(um) |
原料粒度 | 12.973 | 21.84 | - |
研磨3h后 | 1.026 | 2.249 | 5.6 |

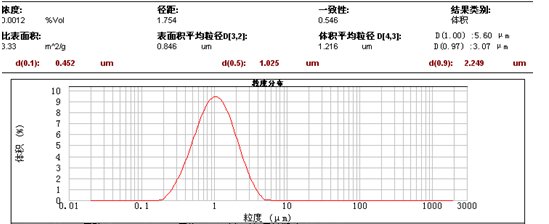

三. 产品粒度分布
结论：搅拌球磨机SX-8研磨1.5小时，D50=6.7，D90=12，D100=21.86后使用双动力棒销式分散研磨机SMLYU-0.5研磨0.5小时候至D50=1.026，D90=2.249，D100=5.6。达到客户要求
四． 实验设备介绍
设备一：搅拌球磨机SX系列
设备特点：
1 比一般的球磨机效率高10倍
2 操作简单
3 能效高
4 无需预混
5 维护方便
6 结构牢靠
7 设计紧凑
8 无需特别地基

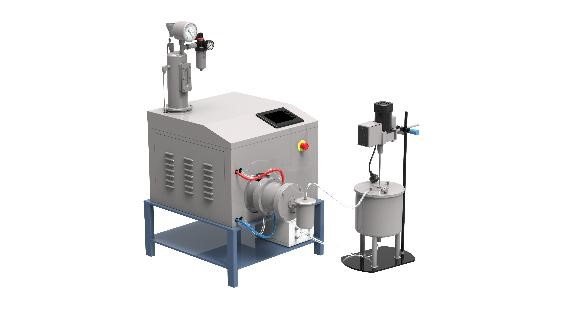

设备二：双动力棒销式分散研磨机 实验型(SMLV-0.5)
设备特点：
1. 可实现大规模生产
2. 可实现低温研磨
3. 均匀的能量分布
4. 理想的粒度分布
5. 适用于0.015-0.2mm研磨球
6. 结构简单、拆装方便、可实现大流量循环研磨
