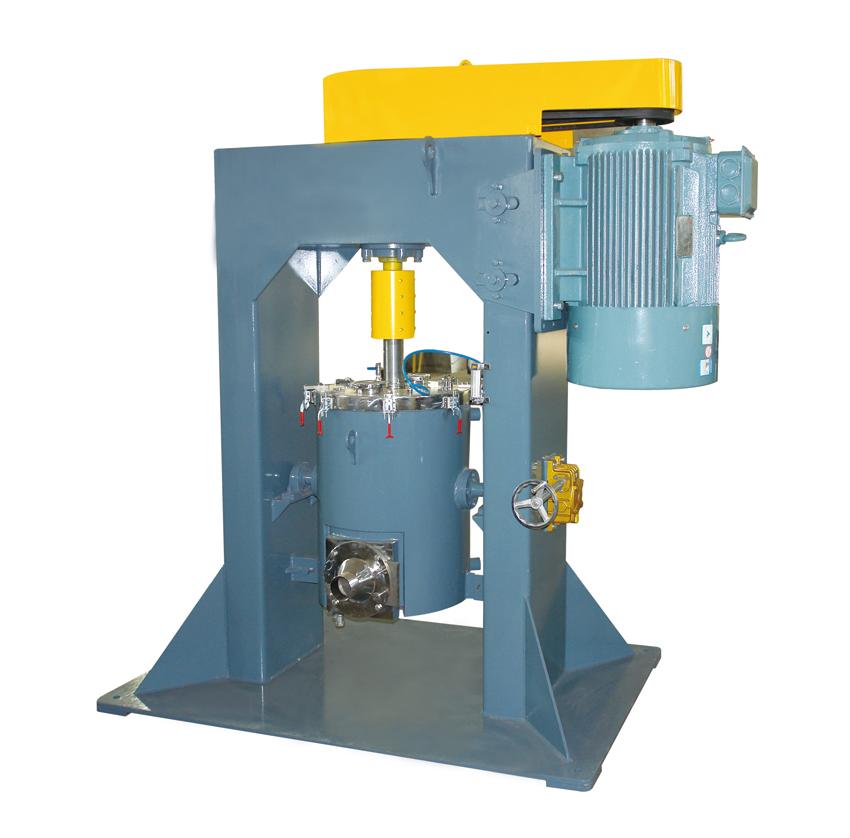

HA立式干法搅拌球磨机

HA型搅拌式研磨机包含一个全新内部构造的研磨缸，允许主轴有更高的转速，可实现更细的研磨，是采用侧出料的连续式操作方式。具有一系列形状特殊的搅拌臂，分流盘轴向安装在搅拌轴上。这种全新的设计可使用更小的研磨介质和采用更高的转速RPM，增加了物料在研磨室内停留的时间，因而可保证出料的粒度更细。

特殊设计的搅拌器

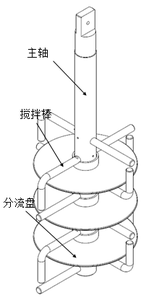

HA系列搅拌器如右图所示，由主轴、数根搅拌棒和分流盘组成；

物料从桶盖上加料口加入后可通过逐层研磨后降至研磨桶下部

的出料口排出。使其在研磨桶内研磨充分。

HA型高速干磨机常用于连续式研磨。物料从顶部加入，利用离心力从底部卸料。通常加入的物料粒径较小（一般为40目），*终研磨后的粒径可达微米级。HA型也可用于纤维类和聚合物等物料的研磨。

干法研磨的过程：

干法研磨加工过程为，将物料和研磨介质一起加入一个固定的研磨缸中，搅拌臂旋转使研磨介质以无规则的内部多孔方式搅动，这种多孔状态动力学上称为多孔结构。在这种膨胀的状态下，研磨介质和微粒能任意移动，互相碰撞， 从而达到颗粒细化的目的。

Ø研磨桶和搅拌器立式放置；

Ø桶体带水冷却隔套，可采用各种内衬；

Ø桶体可手动翻转；

Ø出料口可接负压风机，实现连续进出料，循环研磨；

Ø出料口带有网板，磨介在桶内，粉体排出

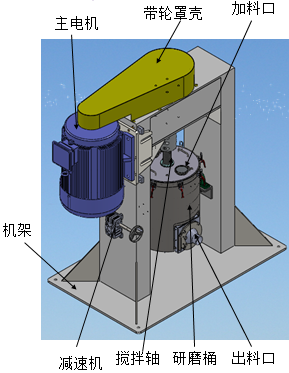

HA型机机构特点

1 能以连续式方式工作

2 整套系统可在无尘环境或惰性气氛保护中进行研磨

3 能有效提高研磨效率

4 能有效控制粉料的温度

5 能实现密封无粉尘运作

6 自动化程度高，减少人工劳作

7 在要求无金属污染的研磨时，研磨桶及搅拌棒可使用碳化钨或陶瓷材料

8 操作简单，维护少

HA-160主要技术参数：

Ø搅拌桶容积：160L，Ф533×750mm

Ø电机功率：55KW，皮带传动，

Ø主轴转速：250-500转/分，变频调速。

Ø研磨介质：60L，

Ø处理粉体：40-60升（批次） 20-40升/小时（连续式）

Ø气动侧出料，可自动加料

Ø桶体和桶盖均带水冷却系统，能有效降温

Ø整个研磨系统可通气体保护

Ø建议使用同种大小磨介

HA-320主要技术参数：

    Ø搅拌桶容积：320L，Ф660×645mm

    Ø电机功率：110KW，减速机传动，

    Ø主轴转速：200-400转/分，变频调速。

    Ø研磨介质：120L，

    Ø处理粉体：80-120升（批次） 40-80升/小时（连续式）

    Ø气动侧出料，可自动加料

    Ø桶体和桶盖均带水冷却系统，能有效降温

    Ø整个研磨系统可通气体保护

    Ø建议使用同种大小磨介

    Ø外形尺寸：长*宽*高=2600*1200*2700

普遍应用：

Ø陶瓷粉

Ø玻璃

Ø金属粉

Ø机械合金化

Ø金属氧化物

Ø纤维

Ø食品

Ø铁氧体

Ø矿物

Ø石墨　　　 　 　 　 　 　 　 　 　 　 　 　 　

Ø塑料

Ø橡胶

Ø化工

Ø煤、焦炭

Ø颜料
